POE injektor pasivní - 24x 100 Mb s, stíněný panel

Porty: 24x 100Mb/s Vstup napětí: 0-240V AC 50/60Hz Připojení: jack 2.1 mm, svorkovnice Výkon: max. 360W
Skladem   3 ks
1 388 Kč bez DPH 1 147 Kč

Poptat zboží
Hlídat cenu
Přidat k porovnání
Přidat k oblíbeným
OEM
2390276
INJ-PAN24
24 měsíců
  • Poradna a návody
  • Vhodné pro
Popis produktu

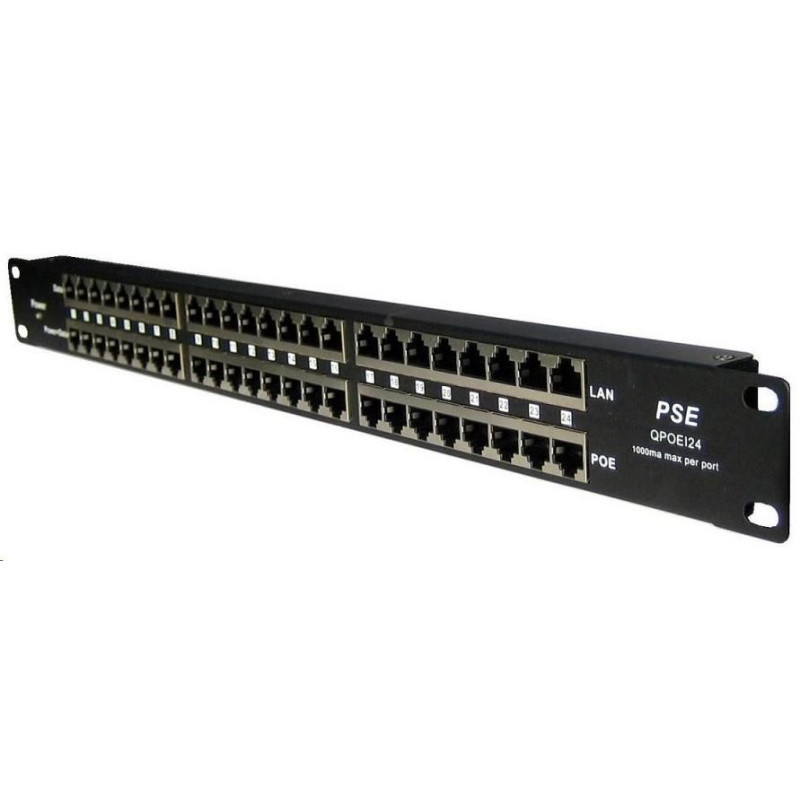

Pasivní POE injektor - 24x 100Mb/s, stíněný panel

Panel integrující 24 pasivních POE injektorů vhodný pro napájení až šestnácti zařízení.
Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.
Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)
  • stíněné provedení
  • napájecí rozsah 12-57V
  • maximální hodnota příkonu na jeden port 1000mA
  • zemnící člen vyveden ve svorkovnici pro připojení napájecího zdroje
  • LED kontrolka pro vizuální monitoring správnosti zapojení polarit
  • dva paralelní vstupy pro připojení externího napájecího prvku
    standardní zdířky 2.1mm (zdroj o příkonu max. 8A)
    svorkovnicí (zdroj o příkonu až 16A)
  • vratná pojistka proti zakolísání proudu (OCP ochrana 1000mA+/-10%) na každém portu
  • vratná pojistka proti zakolísání proudu (OCP ochrana 1000mA+/-10%) na každém portu
Použití:

Do horní řady RJ45 konektorů se připojují ethernetové porty bez napájení (např. switch).
Do spodní řady RJ45 konektorů se připojují zařízení využívají napájení po ethernetovém kabelu..
K napájení se využívají dva nepoužité páry ethernetového kabelu.


Napájecí páry:
4,5 (kladný pól)
7,8 (záporný pól)

Rozhraní:
24x RJ45 konektor pro připojení do LAN (Data)
24x RJ45 konektor pro sloučený výstup (Data+Napájení)

LED signalizace:
Power OFF -- bez signalizace
4/5 (V+),7/8 (V-) -- zelená
4/5 (V-),7/8 (V+) -- červená

Volba napájecího zdroje:
Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace. Doporučený příkon zdroje je 15W na pár RJ45 konektorů (24 x 15W = 360W pro napájení všech 24 portů PoE panelu).
Technické specifikace
Maximální povolené vstupní hodnoty: jack 57V/8A, svorkovnice 57V/16A
Vstup napájení: 2.1mm jack
svorkovnice
Data páry: 1/2 & 3/6
Napájecí páry: 4/5 (+) & 7/8 (-)
OCP ochrana: vratná pojistka RF60 na každém portu (650mA, +15%/-10%)
Normy: TIA/EIA 568 Cat.5
LAN: 10/100Mbps
Hmotnost: 67g
Rozměry: 482.6mm x 44.3mm x 25mm
Provozní teplota: 0~40°C
Skladovací teplota: -40~70°C
Provozní vlhkost: 10%~80% RH
Skladovací vlhkost: 5%~90% RH
Certifikace: CE
